数控相贯线坡口切割机

可进行20-1000mm型管的相贯或坡口切割

可2至6轴联动,数字化控制

强大·高效·智能


数控相贯线坡口切割机尺寸CAD图



【数控相贯线坡口切割机细节描述】

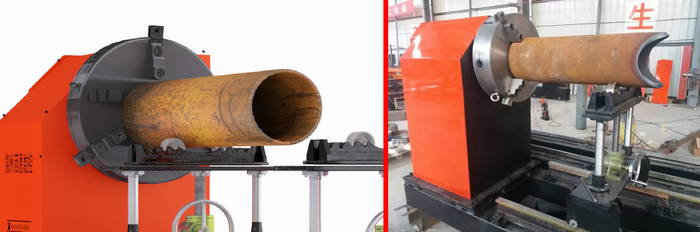

1、  【卡盘式型管夹持方式】

3爪或4爪车床用高硬度卡盘,可正向或反向夹持,可手动或电动夹紧,无线回转精度高惯量小。



2、  【坡口控制结构】

采用对称式平行连杆控制,高硬度轻重量合金打造,可120°摆动角度范围。

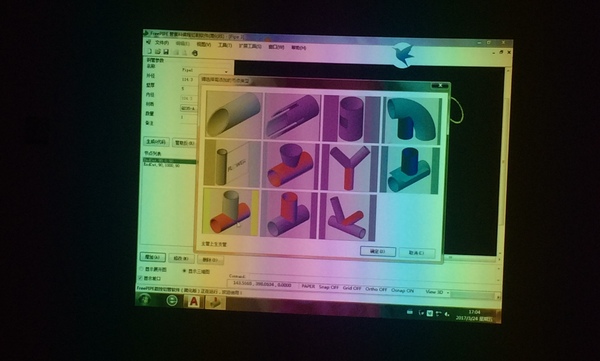

3、   【相贯线专用数控系统】

是在上海交大系统的基础上优化升级的先进数控系统,标配自适应PIPE套料软件,将控制界面图形与数据结合,主管与支管的半径、相交角度、切割速度输入电脑,可自动转化生成切割程序,操作非常简单, 17英寸工业VGA高亮度液晶彩色显示屏,2G运行内存,管径不圆度和偏心补偿,坡口割缝补偿,切割图形智能存储,自动点火操作方便。



4、托架式钢管支撑小车】

采用高强度不锈钢丝杠和直线液压支撑杆支撑。单个承重约400KG,可根据钢管厚度和长度选配3至6个。≥1000mm大管径重管可选配落地往复式支撑架。

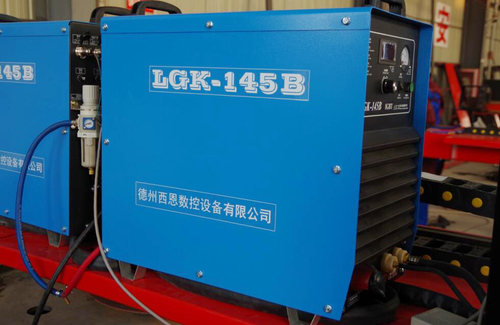

5、 【西恩等离子电源】

可穿孔切割0.5mm-30mm、边缘切割40mm金属材料。采用风冷、水冷等冷却方式,标配进口金属割炬,彻底解决割枪易烧损问题,自带弧压调高,割缝补偿,灭弧自返回,防撞系统,可持续24小时不间断工作。

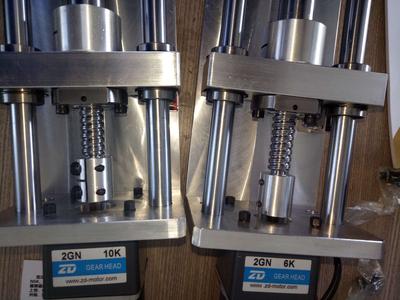

6、   【直线导轨、滚珠丝杠、齿轮齿条组合式传动结构】

齿轮齿条全部淬火处理,大大提高了运行部件的韧性和硬度。所有淬火和精磨部分采用进口化工防锈油处理,精密工装自动匹配啮合,细节,无微不至!

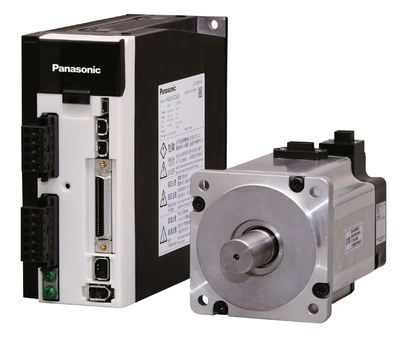

7、 【驱动器数字控制】

可选配日本松下伺服电机和驱动器,行走自反馈系统,抗干扰力强,响应速度快,运行精度高,闭环控制无丢步,使用寿命长。





【技术参数】CN XGXpro- 800

【品牌】CN

【型号】B-标准型  Q-轻型  Z-重型 LM-龙门式  TS-台式     XGX-相贯线式   Z-直条式

【坡口切割】 Pro

【可夹持管径】 800

【切割方式】等离子或火焰

【切割钢型】圆管或方管

【控制轴数】 2-4-6轴,可带坡口

【切割管径】201000mm

【型管夹持方式】卡盘式

【动力驱动】高精度交流伺服+专用行星减速器

【控制系统】相贯线专用切割系统:内置宏图库



更多机型











【数控相贯线坡口切割机特点


1、完美的品质是工匠精神的艺术体现。

  专业的行业技术精英,领先的科技创新队伍,高精度大型数控铣床加工中心,先进的设备及检测仪器,精良的工艺和严格完善的质量管理体系,充分采用新技术、新工艺、新材料、新设备,保证产品的稳定性和可靠性。不管世界如何变化,西恩的工匠精神将一直传承。





2 超越想象的加工精度和稳定性。

由于采用了专用伺服技术平台,其加工精度和稳定性大幅提高,除了可配备普通等离子电源外,还可以匹配精细等离子电源实现类激光的切割水平。西恩拥有全过程检测,拥有自己的研究中心、检测试验室,保证产品的源头控制、过程控制,关键部件10年来无一返修。



3、定制解决方案。

 以客户为本,从客户战略的角度出发平衡方案,按照安全性——稳定性——利用率—节能性的原则,定制设计,比同类产品为客户节约30%成本,有效避免了停产、能耗、安装、维护等潜在隐患,彻底解决了客户之忧。



4、人机交互,智能操作。

专业系统   真彩大屏,防干扰设计,2G运行内存,使用更稳定

人性化的便捷操作  新人经培训即可掌握。

采用优质零配件,部分零件高端进口。  大牌供应商质量保障,极高的性价比搭配


5、24h飞行服务 售后无忧。

  目前全国8省市办事处,服务团队24小时伴您左右,已搭建起覆盖半个世界的售后服务网络,因为用心 所以安心。



【数控相贯线坡口切割机客户案例-切割现场




【数控相贯线坡口切割机客户案例-切割样件
