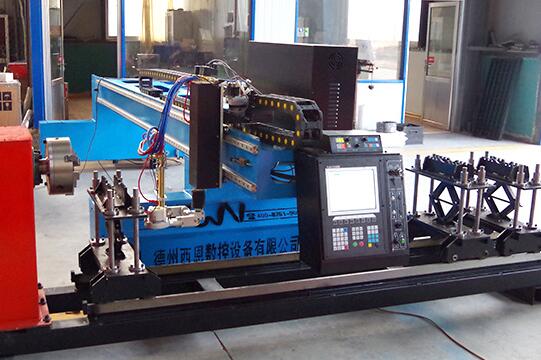

数控管板一体机

具有板材和管材的双切割功能

减小占地空间,减少投入成本

低投入·双切割


 数控管板一体机尺寸CAD图


【技术参数】CN GB- 600- 0412

【品牌】CN

【型号】B:标准型 Q:轻型  Z:重型 LM:龙门式 TS:台式  XGX:相贯线式 GB:管板式 Z:直条式

【600】可夹持管径

【04】有效切割宽度:4米;【12】有效切割长度:12米。

【切割方式】等离子或火焰

【切割钢型】圆管、板材

【控制轴数】三轴两联动

【切割管径】20600mm

【型管夹持方式】卡盘式

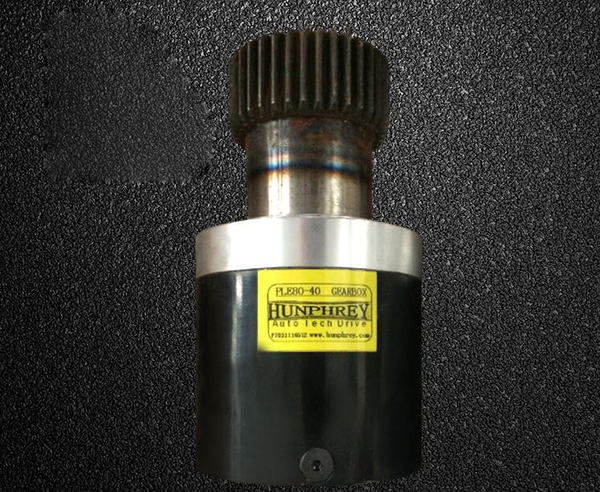

【动力驱动】高精度步进/伺服+专用行星减速器

【控制系统】管板通用切割系统,板管切割一键切换。


数控三轴相贯线切割机 点击了解详情 经济型数控相贯线切割机 点击了解详情

【数控管板一体机细节描述】

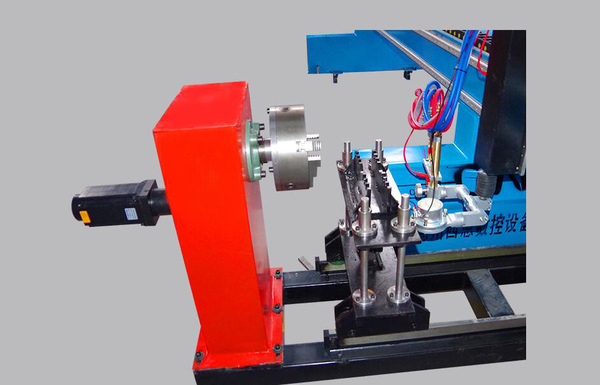

1、  卡盘式型管夹持方式:3爪或4爪车床用高硬度卡盘,可正向或反向夹持,可手动或电动夹紧,无线回转精度高惯量小。

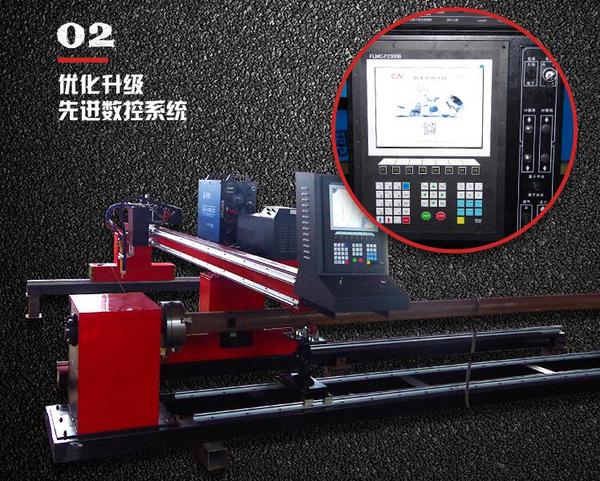

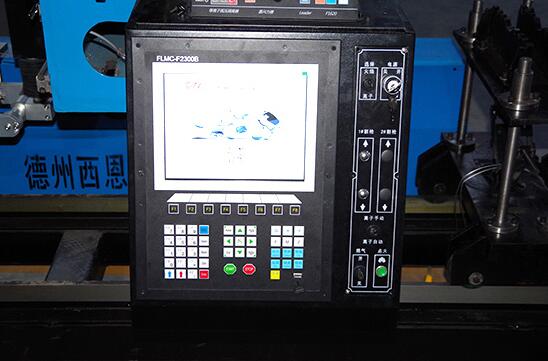

2、   管板通用数控系统是在上海交大系统的基础上优化升级的先进数控系统,将主管与支管的半径、相交角度、切割速度输入电脑,可自动转化生成切割程序,板材切割通用二维切割系统,操作非常简单。

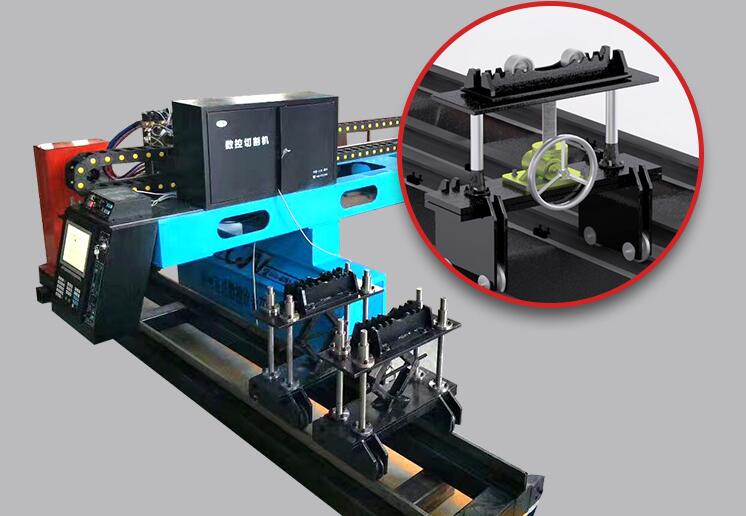

3、  托架式钢管支撑小车采用高强度不锈钢丝杠和直线液压支撑杆支撑。单个承重约400KG,可根据钢管厚度和长度选配3至6个。

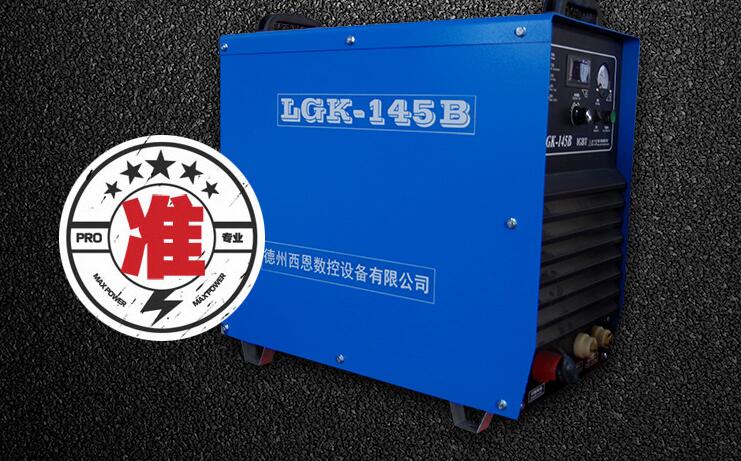

4、 西恩等离子电源。可穿孔切割0.5mm-30mm、边缘切割40mm金属材料。采用风冷、水冷等冷却方式,标配进口金属割炬,彻底解决割枪易烧损问题,自带弧压调高,割缝补偿,灭弧自返回,防撞系统,可持续24小时不间断工作。

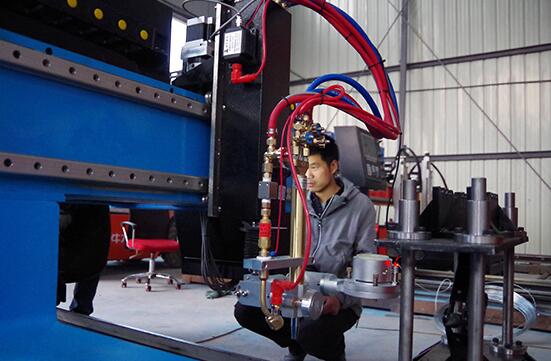

5、   直线导轨、滚珠丝杠、齿轮齿条组合式传动结构,齿轮齿条全部淬火处理,大大提高了运行部件的韧性和硬度。所有淬火和精磨部分采用进口化工防锈油处理,精密工装自动匹配啮合,细节,无微不至.

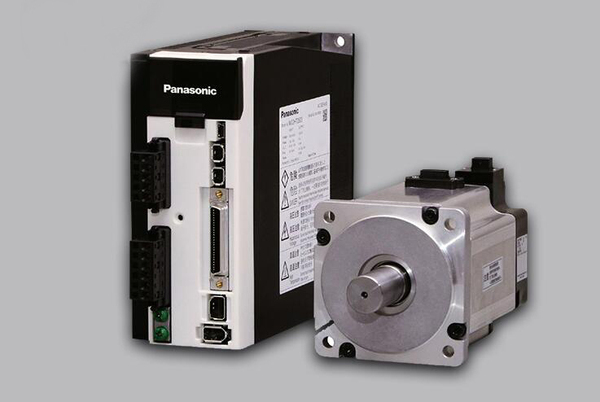

6、 驱动器数字控制,可选配日本松下伺服电机和驱动器,行走自反馈系统,响应速度快,运行精度高,闭环控制无丢步,选配大功率步进电机抗干扰力强,使用寿命长。




【数控管板一体机特点描述】


1板管一体机不同于单独的板材或者管材切割机,它具有板材和管材的双切割功能。不仅可以减小占地空间,还能减少投入成本,是具有板材和管材双切割需求用户的理想选择。



2数控管板一体切割机是我公司在龙门切割机的基础上开发的新型复合加工切割机。主要用于平面板材、圆管切割加工。通过数控系统控制,在平面切割的基础上扩展出管材上进行曲线切割的功能。配备火焰、等离子可以方便地切割碳钢、不锈钢等。



3、完美的品质是工匠精神的艺术体现。

专业的行业技术精英,领先的科技创新队伍,高精度大型数控铣床加工中心,先进的设备及检测仪器,精良的工艺和严格完善的质量管理体系,充分采用新技术、新工艺、新材料、新设备,保证产品的稳定性和可靠性。不管世界如何变化,西恩的工匠精神将一直传承。



4 超越想象的加工精度和稳定性

由于采用了专用伺服技术平台,其加工精度和稳定性大幅提高,除了可配备普通等离子电源外,还可以匹配精细等离子电源实现类激光的切割水平国内唯一全过程检测,拥有自己的研究中心、检测试验室,保证产品的源头控制、过程控制,关键部件10年来无一返修。



5、定制解决方案。

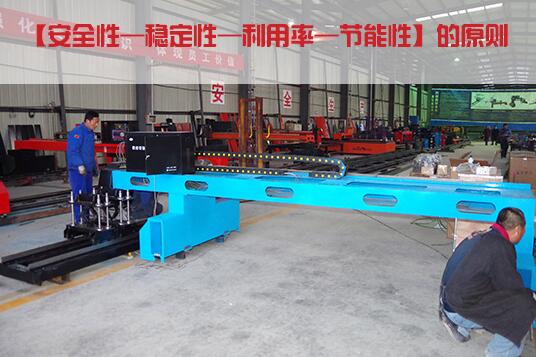

 以客户为本,从客户战略的角度出发平衡方案,按照安全性——稳定性——利用率—节能性的原则,定制设计,比同类产品为客户节约30%成本,有效避免了停产、能耗、安装、维护等潜在隐患,彻底解决了客户之忧。


6、人机交互,智能操作。

独立原点,自动划线,割缝补偿自反馈系统 人性化的便捷操作  新人经培训即可掌握。

采用优质零配件,部分零件高端进口。  大牌供应商质量保障,极高的性价比搭配



7、24h飞行服务 售后无忧

目前全国8省市办事处,服务团队24小时伴您左右,已搭建起覆盖半个世界的售后服务网络,因为用心 所以安心。
